Технічний опис:
- Глибина виявлення монети, см 20 — 25 см
- Глибина виявлення великих об'єктів, 100 — 150 см
- Напруга живлення, 9 — 14 B
- Споживаний струм, 60 — 70 мА
- Імпульсний струм, 1 — 2 А
- Габаритні розміри плати, 45 X 52 мм
Імпульсний металошукач - набір призначений для виготовлення металошукача дозволяє виявляти предмети з чорних і кольорових металів.
Загальний опис: Прилад складається з двох основних вузлів: передавального і приймального. Передавальний вузол складається з генератора імпульсів на мікросхемі NE555 і потужного ключа на транзисторі IRF740. Приймальний вузол зібраний на мікросхемі TL072 і транзисторі ВС547. Збудливий сигнал передається періодично в котушку датчика, у вигляді імпульсів тривалістю 125 - 150 мкс і частотою 125-150 Гц. В провідних об'єктах наводяться затухаючі вихрові струми, які збуджують затухающее електромагнітне поле. В залежності від провідних властивостей і розміру об'єкта, сигнал змінює свою форму і тривалість.
Виготовлення пошукової котушки: Для виготовлення пошукової котушки знадобиться жорстка неметалічна оправлення Ø 200-250 мм, мідний обмотувальний емальований провід ПЕВ (Ø0,4 - 0,6 мм) довжиною 20 метрів, мідний багатожильний ізольований провід 2x1,5 мм2 довжиною 120 - 150 см для з'єднання котушки з платою. На оправку щільно намотати 25 витків обмотувального проводу. Кінці дроту закріпити, і з допомогою пайки з'єднати багатожильним ізольованим дротом із платою до контактів L1.
- Ціна: 95 ₴
- Немає в наявності
- Код: 6167

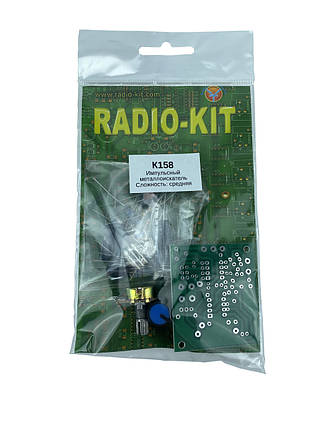

Металошукач імпульсний K158 (Радиоконструктор)
95 ₴
