Характеристики:
- Робоча напруга: 160...300 В
- Максимальна потужність навантаження: 1кВт
- Діапазон регулювання потужності: 10-90%
- Струм навантаження: до 5 А
- Габаритні розміри плати, мм: 25х30
Радіо-конструктор M216.4 призначений для виготовлення регулятора потужності. Недорогий пристрій можна використовувати для регулювання потужності нагрівальних, освітлювальних приладів, колекторних електродвигунів змінного струму, болгарок – для плавного запуску, потужність яких не перевищує 1000 Вт.
Також семестровий регулятор можна купити практично для всіх електричних паяльників 220В, для плавного регулювання температури в широких межах, від малопотужних 20-40Вт до TLW 500 Вт, щоб довше прослужив тен і менше обгорало жало.
Пристрій складається з симістора і часу ланцюжка, що задає. Принцип регулювання потужності полягає у зміні тривалості часу відкритого стану симистора. Чим більший час симистор відкритий, тим більша потужність віддається навантаження. Так як симистор вимикається в момент коли струм, що протікає через симистор, дорівнює нулю, то задавати тривалість відкриття симістора в межах половини періоду. На початку позитивного напівперіоду симистор закритий. У міру збільшення напруги мережі конденсатор С1 заряджається через дільник R1, R2. Заряд конденсатора триває до того часу, поки напруга у ньому досягне порога «пробою» динистора (близько 32 У). Діністор замкне ланцюг D1, C1, D2 і відкриє симістор U1. Симистор залишається відкритим остаточно напівперіоду.
Час зарядки конденсатора визначається параметрами ланцюжка R1, R2, C1. Резистором R2 задає час зарядки конденсатора, а відповідно і момент відкриття диністора і симістора. Тобто цим резистором здійснюється регулювання потужності. При дії негативної напівхвилі принцип роботи аналогічний. Світлодіод LED відображає робочий режим регулятора потужності.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Користувацькі характеристики | |
| Тип регулятора | Самісторні (тиристорні) |
| Дисплей | Без дисплея |
| Потужність навантаження | 1000 Вт |
| Живлення | 230 V |
| Тип підключення | Клеми |
- Ціна: 73,49 ₴
- В наявності
- Код: 6170

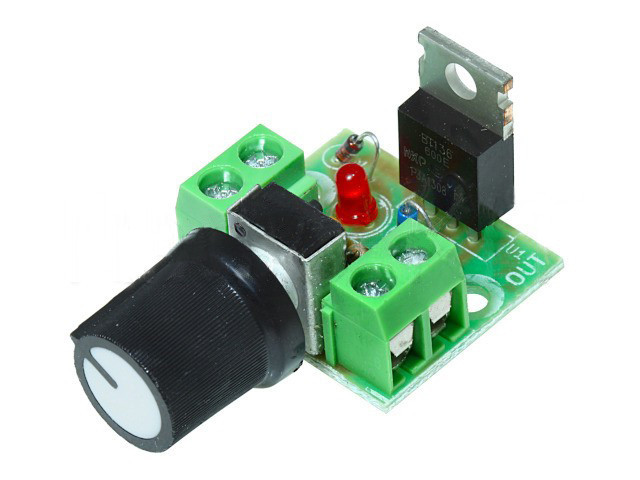

Регулятор потужності модель M216.4
73,49 ₴
