Технічні характеристики:

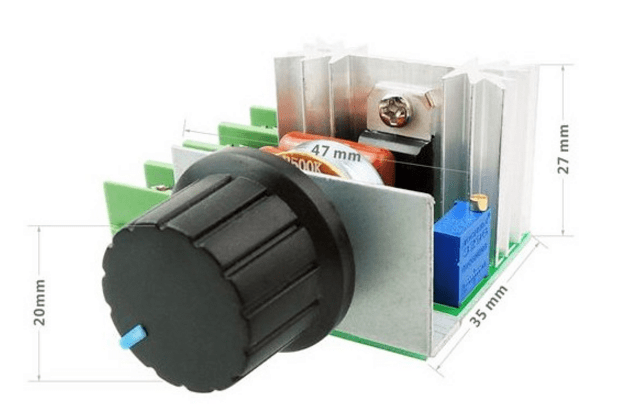

- Розмір: довжина 48*60*28мм
- Потужність: 2000W (резистивне навантаження межі потужності) протягом тривалого часу, слід зменшити споживання енергії. Довге резистивне навантаження в межах рекомендованих 1200W.
- Робоча напруга: 220 В змінного струму
- Регулювання напруги: AC 90-220V
Спосіб підключення:
- Контакти 1-2 підключення живлення AC.
- Контакти(від повзунка) 3-4 підключення навантаження.
Симісторний регулятор потужності призначений для регулювання:
- частоти обертання (оборотів) та забезпечення оптимальних режимів роботи швейних та кухонних машин,
- ручного переносного інструменту, де як виконавчий елемент використаний колекторний електродвигун змінного струму,
- електронагрівальних та освітлювальних приладів, потужності паяльника, асинхронних електродвигунів змінного струму.
- для більшості електроінструменту (болгарки, дрилі, перфоратори, рубанки, і т.д.).
Радіатор практично не гріється на невеликих потужностях до 800-1000 Ватт, залежно від характеру навантаження. При навантаженні понад 1 кВт рекомендується збільшити площу радіатора або додати примусове охолодження. Наприклад, у пилососах при ремонті «рідних» регуляторах, що вийшли з ладу, буде вдалим рішенням встановити регулятор так щоб пропустити через нього потік повітря. Також слід зазначити, що максимальна вихідна потужність пристрою, підключеного до регулятора такого роду впаде на 4-5%. Це зумовлено тим, що відкриття симістора відбувається приблизно в той момент, коли синусоїда знаходиться в амплітуді 90-100 вольт. Принцип регулювання потужності полягає у зміні моменту часу включення симистора після переходу синусоїди через нуль. Чим більше часу симистор перебуває у відкритому стані, тим більша потужність надходить у навантаження. Так як симистор вимикається в момент, коли струм, що протікає через симистор, стає близьким до нуля, то задаватимемо тривалість відкриття симистора в межах половини періоду. На початку позитивного півперіоду симистор закритий. У міру збільшення напруги, конденсатор заряджається через резистор. Заряд конденсатора триває до того часу, поки напруга у ньому досягне напруги пробою диністора близько 30 вольт. Діністор замкне ланцюг і відкриє симистор. Симистор залишається відкритим остаточно напівперіоду. Змінним резистором визначається час зарядки конденсатора, і відповідно момент відкриття диністора і симистора. На цьому і ґрунтується можливість регулювання потужності. Під час негативної напівхвилі принцип роботи аналогічний.
Основні | |
---|---|
Країна виробник | Китай |
Користувацькі характеристики | |
Тип регулятора | Самісторні (тиристорні) |
Дисплей | Без дисплея |
Потужність навантаження | 1200 Вт |
Живлення | 230 V |
Тип підключення | Клеми |
- Ціна: 130,46 ₴
